在本期的知識大講堂中，我們將繼續分析講解“高低壓配電”系列產品中“GCS低壓抽出式開關柜”這款產品。它的適用環境是什么，又有什么樣的電氣特性呢？讓我們走進大講堂，來了解一下這款“GCS低壓抽出式開關柜”~

該裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400)V、(600)V，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

裝置的設計符合下列標準：

IEC439-1 《低壓成套開關和控制設備》

GB7251 《低壓成套開關設備》

ZBK36001 《低壓抽出式成套開關設備》

產品型號GCS的含義：

G：封閉式開關柜

C：抽出式

S：森源電氣系統

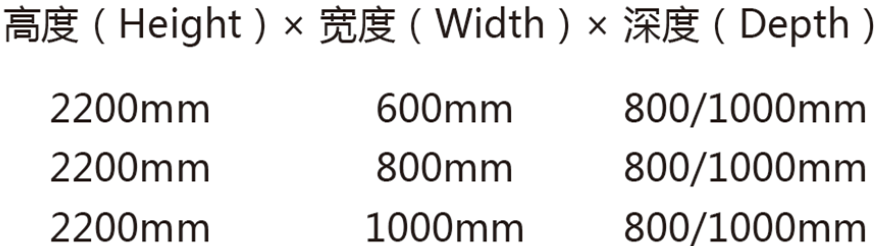

柜體尺寸：

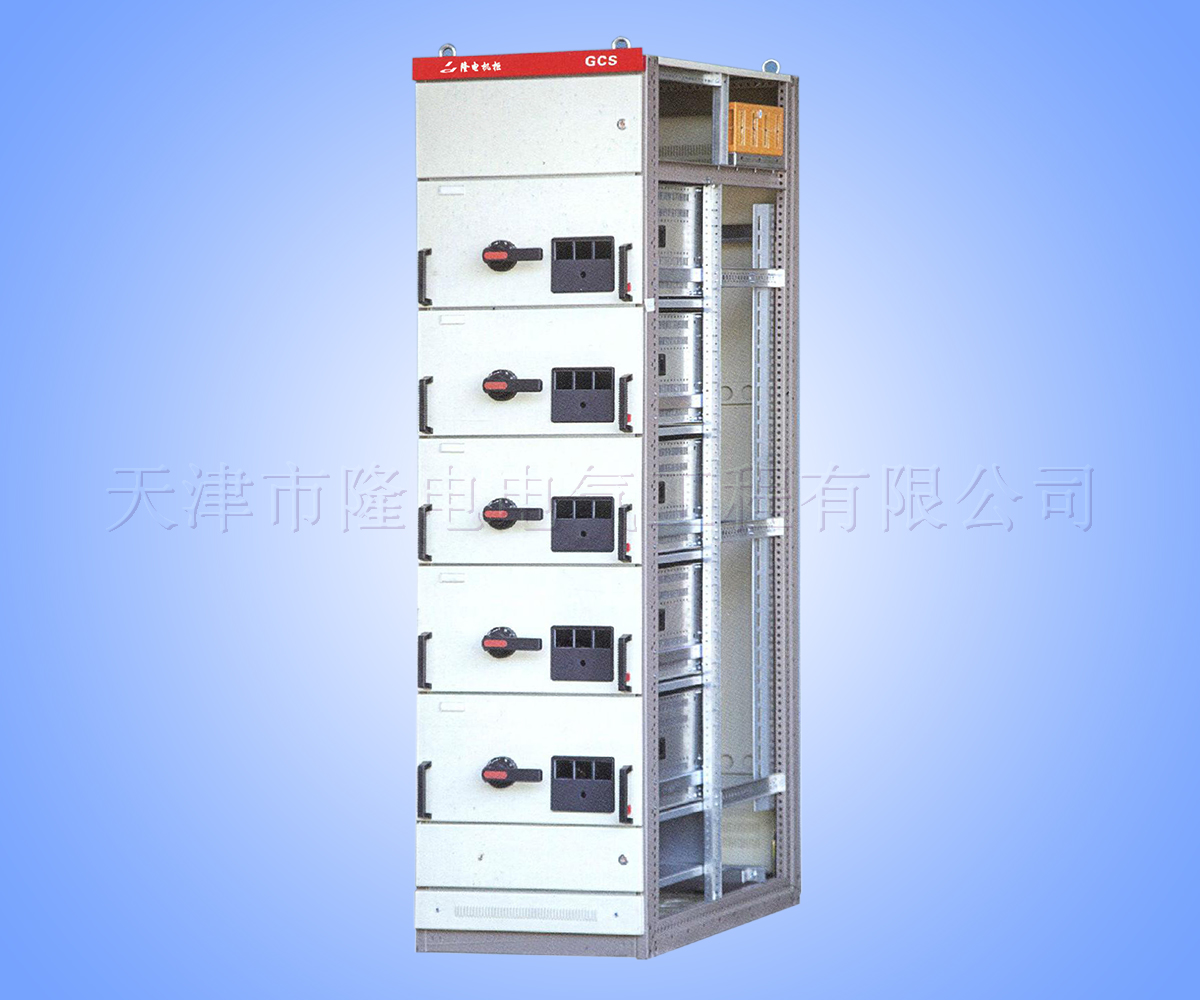

產品示例：

概述：

GCS低壓抽出式開關柜適用于三相交流頻率為50Hz，額定工作電壓為400V（690V），額定電流為4000A及以下的發、供電系統中，作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，本產品符合IEC60439-1、GB7251.1、JB/T9661等標準。本柜體采用了新的制造工藝并各功能單元采用模塊化設計，單元組合靈活方便，可實現并替代目前市場上的GCS的石油方案及功能。

主要性能與特點：

1. 框架采用C型材，主構架上安裝模數為E=25mm的φ5.3mm的安裝孔，使得框架組裝靈活方便；

2. 開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室，各室的作用相對獨立；

3. 水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施；

4. 電纜隔室的設計使電纜上、下進出均十分方便；

5. 抽屜高度為150mm、200mm、300mm、400mm、500mm、600mm，其寬度、深度尺寸不變；相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下；

6. 抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有機械聯鎖裝置。以抽屜單元為主體，同時抽屜單元和固定單元可以混合組合，任意使用；

7. 柜體的防護等級為IP30-IP40；

8. 材質可選為冷軋板、鍍鋅板、敷鋁鋅板制作。

Overview :

GCS low voltage switchgear cubicle is suitable for system with AC 50Hz，rated working voltage up to 660V，current up to 4000A，and applicable for power generation，transmission，distribution，charge-over and consumption equipment control. It conforms of relevant standards such as IEC60439-1，GB7251.1 and JB/T9661 and are widely used in power plant，metallurgical factory，petroleum industry，chemical industry，textile industry and high-rise buildings.Designed with advanced manufacturing technique and a modularized and flexible structure，GCS（Ⅱ）can replace all traditional GCS solutions in the market.

Main performance and features :

1. The frame is adopted with C profiles. The mounting holes in φ5.3mm with module E=25mm on the main framework enable its assembly flexible and convenient；

2. The switchgear is divided into function unit compartment，busbar compartment and cable compartment with each compartment isolated and function relatively independent；

3. The horizontal busbar is placed flat at the back as to strengthen its capability against electromotive power ，which is a basic measure to make the main circuit have strong short circuit capability；

4. The design of cable compartment facilitates easy access of cable；

5. The drawer height is 150mm、200mm、300mm、400mm、500mm、600mm，same in which and depth.The drawers of same function units have great inter change ability. The rated current of unit loop is up to 400A；

6. The drawer panel is marked with obvious signs for positions as breaking，making，testing and drawing out. The drawers unit is provided with mechanical interlock device. Usually，drawer units are the main options，but they can be mounted together with fixed units in one cubicle for random use；

7. The degree of protection of the enclosure is IP30-IP40；

8. Material optional with cold rolled steel，galvanized steel or Aluminum-zinc coated steel.

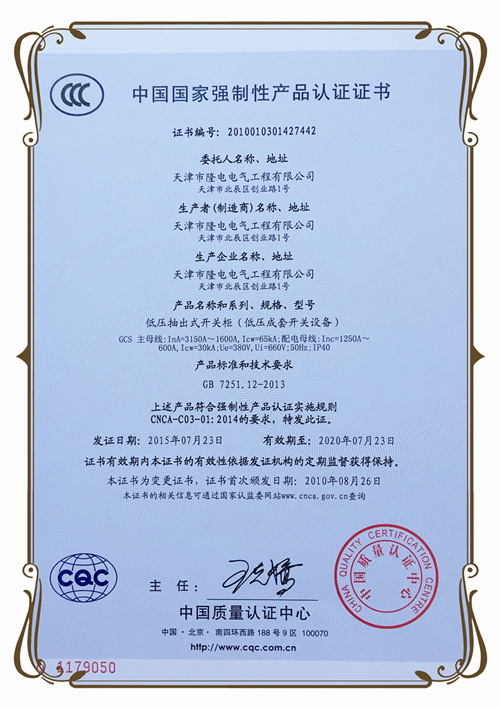

中國國家強制性產品認證證書：

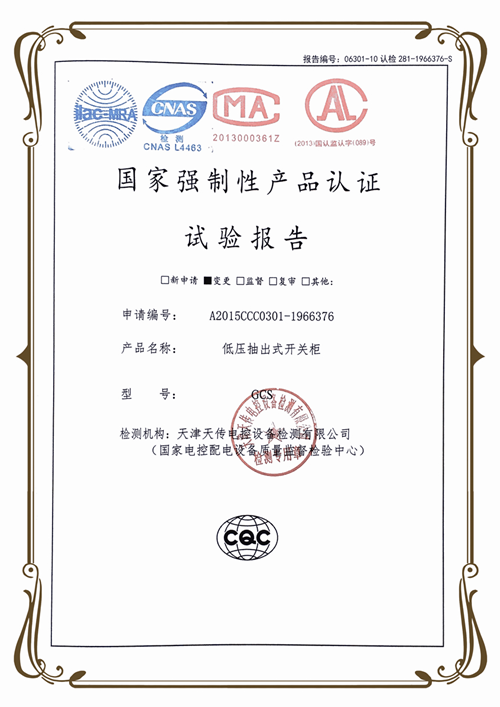

國家強制性產品認證試驗報告
