在本期的大講堂中，我們將分析講解“高低壓配電”系列中的“GCK低壓抽出式開關設備”這款產品。它的產品含義是什么，又有什么樣的電氣特點呢？讓我們共同進入2016年度新一期知識大講堂，來了解一下它吧~

GCK低壓抽出式開關設備廣泛應用于發電廠，變電所，廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC，作為交流50-60Hz，額定工作電壓為660V及以下，額定電流為4000A及以下的發、供電系統中配電、電動機集中控制，無功補償使用的低壓成套配電裝置。三相三線或三相四線制系統中，作為低壓配電系統的變電、饋電或電動機專用。GCK低壓抽出式開關柜在保持了電氣性能高于同類產品的基礎上，增大了容量和機械強度， 并具有結構先進，外型美觀，防護等級高，安全可靠，維護方便等特點；可作為低壓成套開關設備的更新?lián)Q代產品。

產品型號GCK的含義：

G：柜式結構

C：抽出式

K：控制中心

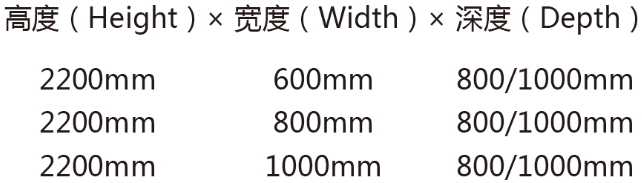

柜體尺寸：

產品示例：

概述

GCK低壓抽出式開關柜適用于三相交流頻率為50Hz，額定工作電壓為400V(690V)，額定電流為4000A及以下的發電、供電系統中，作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所。本產品符合IEC60439—1、GB7251.1.1、JB/T9661等標準。

結構說明

柜體采用組合裝配式結構，骨架采用KB型材組裝而成。水平母線放置柜頂構，頂蓋可開啟，柜體裝有后門，出線方式采用后出線、安裝式。開門操作時抽屜采用XJG3（旋轉三工位）推進機構和BPT維修更便捷。

主要性能與特點

1. 整柜采用拼裝式組合結構，模數孔安裝。零部件通用性強、適用性好、標準化程度高；

2. 抽屜柜有效單元高度1800mm，抽屜單元高度為200mm、300mm、400mm、500mm、600mm等；

3. 柜體上部為母線室、前部為電器室、后部為電纜進出線室，各功能室間有鋼板或絕緣板相互隔離，以保證安全；

4. 柜內抽屜小室的門與斷路器或隔離開關的開關操作手柄設有機械鏈鎖，只有手柄在分斷位置時門才可以開啟；
5. MCC柜的抽屜采用機械三工位機構（包括200/2mm抽屜）具有三個位置（分離、試驗、連接）；

6. 采用高可靠性一次接插件；

7. 材質可選用冷軋鋼板、鍍鋅板、敷鋁鋅板。

Overview

GCK low voltage switchgear cubicle is suitable for system with AC 50Hz,rated working voltage up to 660V,current up,and applicable for power generation,transmission,distribution,charge-over and consumption equipment control.It conforms of relevant standards such as IEC60439-1,GB7251.1 and JB/T9661 and are widely used in power plant,metallugical factory,petroleum industry,chemical industry,textile industry and high-rise buildings.Designed with advanced manufacturing technique and a modularized and flexible strucrture.

Structure instruction

The assembled cubicle has its framework made of C profiles.The top is wideopen and the horizontal busbar is placed at the top with the cover open or not.A rear door is provided with the outgoing at the rear,facilitating mounting and the drawer can use either XJG3(trigger three-position operation mechanism)or BPT(rotary three-position operation mechanism).The primary plug-in more dependability.

Main performance and features

1. The cubicle is of assembled structure,grids mounting,great versatility of parts and components,good applicability and high standardization level;

2. The effective height of drawer cabinet is 1800mm with module height of 200mm,300mm,400mm,500mm,600mm;

3. Cable department of sotiated at the upper,apparatus compartment at the front and cable access compartment at the rear.Steel plates or insulating plates are added as partition between each compartment as to ensure safety;

4. The door of drawer compartment has mechanical interlock with the operating handle of circuit breaker or disconnect switch,therefore,it is opened only when the handle is in breaking position;

5. Drawer(including 1/2 unit drawer)of MCC switchgear cubicle adapts mechanical three-position interlock device(connect position,test position and disconnect position);

6. Reliable primary plug-in;

7. Material optional with galvanized cold rolled steel,galvanized steel or Aluminumzinc coated steel.

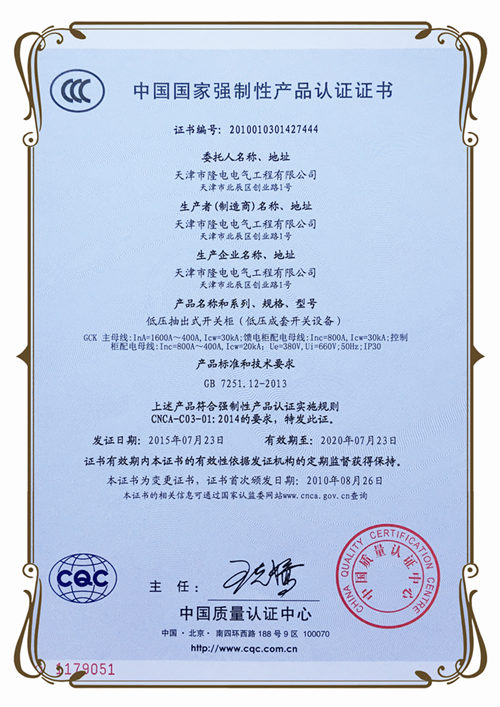

中國國家強制性產品認證證書

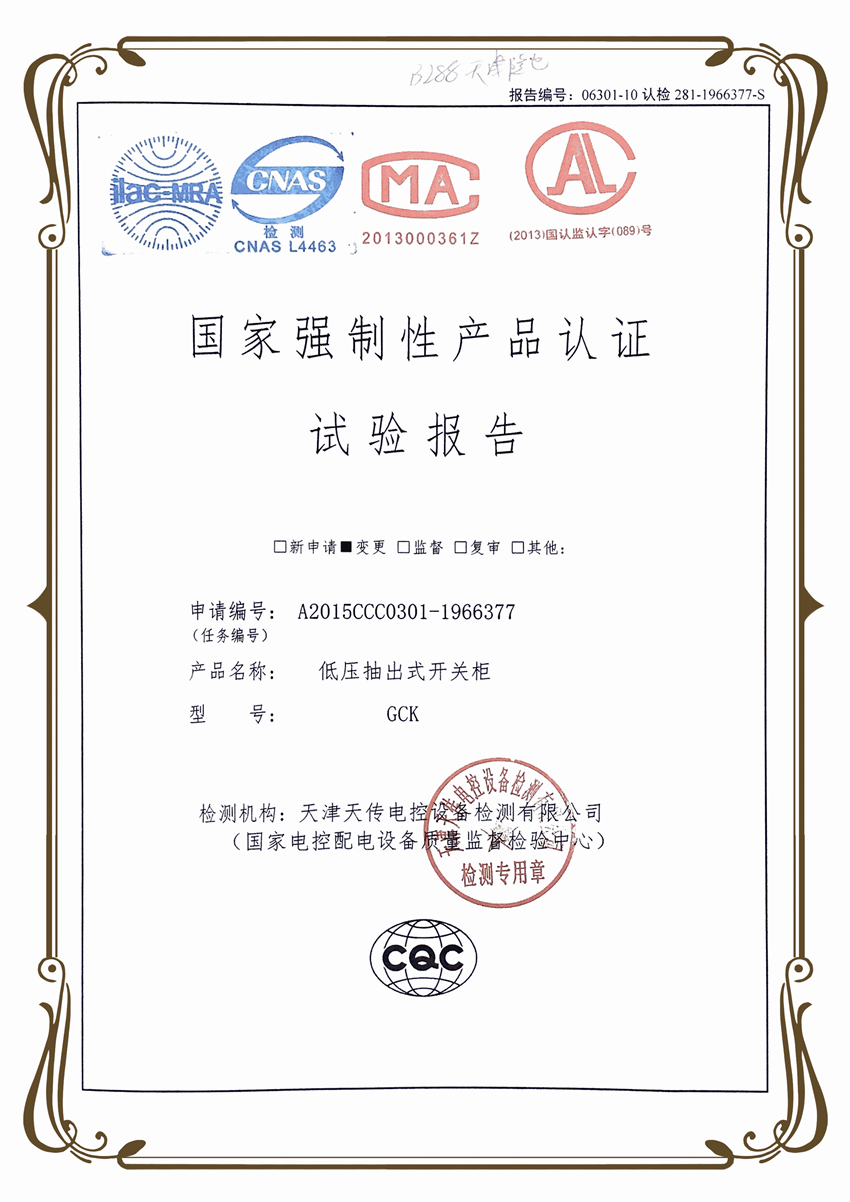

國家強制性產品認證試驗報告
